Compteur digital BMW : identifier son système (CCC, CIC, NBT EVO) puis le poser pas à pas
Choisir un compteur digital BMW est une affaire de méthode plus que de goût. Avant de comparer les écrans, il faut savoir de quelle BMW on parle et, surtout, quel système embarqué elle porte : CCC, CIC, NBT, NBT EVO, ou aucun système du tout. C'est ce système qui oriente vers la bonne fiche.
Ce tutoriel suit l'ordre dans lequel on procède réellement : identifier sa voiture, choisir la référence, comprendre les options, puis poser le combiné et le tester. Chaque étape s'appuie sur ce que disent les fiches de la boutique, sans rien promettre de plus.
Toutes les références de la marque sont réunies sur la page compteur digital BMW. On y trouve par exemple le compteur digital BMW E60 E61 ou le compteur digital BMW E90 à E93. Ici, on prend le temps d'expliquer, pour ne pas se tromper de fiche.
Compteur digital BMW : pourquoi le système embarqué décide du choix
Un compteur digital remplace le combiné à aiguilles placé derrière le volant par une dalle numérique. Selon les fiches de la boutique, l'écran affiche en 1920 x 720 pixels et fonctionne sous un système Linux automobile. Il reprend la vitesse, le régime, la consommation, la température et les alertes du véhicule.
Mais ce combiné ne vit pas seul : il dialogue avec l'électronique de la voiture. Et d'une génération à l'autre, cette électronique n'est pas la même. C'est pourquoi une fiche BMW ne s'intitule jamais simplement « Série 3 » : elle cite un code châssis, une période et, souvent, un système embarqué.
CCC, CIC, NBT EVO ou sans système : les repères
Les fiches évoquent quatre situations. Sur les BMW des années 2003 à 2013 citées par les fiches, on rencontre le système CCC puis le système CIC : l'un a succédé à l'autre, et la fiche du X5 le précise en parlant d'équipements successifs. Pour les générations suivantes, il s'agit du NBT, puis du NBT EVO. Pour une Série 3 F30 équipée du NBT ou de l'EVO, lisez aussi notre guide Autoradio CarPlay BMW F30 : NBT ou EVO, choisir, poser et régler.
Enfin, certaines Série 3 E90 n'ont aucun système embarqué. La fiche de cette génération prévoit ce cas et le range à côté du CCC et du CIC, ce qui évite de devoir deviner.
Un seul combiné peut couvrir plusieurs systèmes
Bonne nouvelle : plusieurs combinés prennent en charge deux systèmes à la fois. Celui de la Série 5 E60 et E61 gère le CCC et le CIC. Celui du X5 E70 et du X6 E71 fait de même. Celui de la Série 3 E90 à E93 va plus loin, puisqu'il accepte aussi la configuration sans système embarqué. Pour l'écran de la Série 3 E90, lisez aussi notre guide Autoradio CarPlay BMW E90 : choisir, poser et régler l’écran de la Série 3.
Dans ces cas, vous n'avez pas à choisir entre CCC et CIC au moment de la commande. Il suffit d'être certain de la génération de votre voiture.
Pourquoi les fiches sont classées par code châssis
Le code châssis est le nom interne d'une génération : E60, E90, F30 et ainsi de suite. Deux voitures qui portent la même appellation commerciale, par exemple deux Série 3, peuvent avoir des combinés différents, comme le montrent les E90 et les F30. Le code est donc plus fiable que le nom.
Il figure sur la carte grise, et les fiches renvoient toutes à ce document pour confirmer la génération avant de commander.
Étape 1 : identifier sa BMW avant de regarder les fiches
Cinq minutes suffisent, avec la carte grise et un téléphone pour prendre quelques photos. Le schéma résume les systèmes cités par les fiches pour chaque famille de modèles.
Lire le code châssis et la date sur la carte grise
La carte grise donne le code châssis et la date de première mise en circulation. Comparez cette date aux périodes annoncées par les fiches : c'est elle, plutôt que l'année d'achat ou un souvenir, qui fait foi.
Sur la Série 1, la fiche ajoute que le code se lit aussi sur l'étiquette du montant de porte. Un repère de plus quand la carte grise n'est pas sous la main.
Regarder l'écran central d'origine
Regardez ensuite l'écran central, contact mis. Les fiches expliquent que le millésime et l'écran d'origine permettent de trancher entre les systèmes quand on hésite. Notez si la voiture a un écran, à quoi il ressemble, et photographiez-le.
Une photo bien cadrée vaut mieux qu'une longue description. Elle servira aussi si vous écrivez au service client avant de commander.
Vérifier la présence d'un affichage tête haute
Certaines BMW projettent la vitesse et la navigation sur le pare-brise : c'est l'affichage tête haute, noté HUD. La fiche des F30 à F36 propose un test simple : vérifier si une image s'affiche sur le pare-brise au démarrage.
Ce détail compte, parce que les versions avec et sans HUD ne sont pas interchangeables. On y revient plus bas.
Quand écrire au service client avec une photo
Si votre voiture date d'une année limite, si elle a été modifiée ou si son écran ne ressemble à rien de ce que décrivent les fiches, écrivez avant de commander. La plupart des fiches le proposent : une photo du tableau de bord suffit souvent à lever le doute.
Étape 2 : choisir la fiche de sa génération
Voici les familles de fiches, des plus anciennes aux plus récentes. Le tableau résume l'essentiel ; les sections qui suivent détaillent chaque cas.
| Modèle | Période annoncée | Systèmes cités par la fiche |
|---|---|---|
| Série 5 E60, break E61 | 2003 à 2009 | CCC et CIC |
| Série 3 E90, E91, E92, E93 | 2005 à 2012 | Sans système, CCC et CIC |
| X5 E70, X6 E71 | 2006 à 2013 | CCC et CIC |
| Série 5 GT F07, Série 5 F10 F11 F18, Série 6, Série 7 | 2009 à 2017 | iDrive CIC ou NBT |
| Série 3 F30 F31 F34, Série 4 F32 F33 F36 | 2013 à 2020 | NBT EVO, ou NBT et EVO selon la fiche |
Série 5 E60 et E61 : CCC ou CIC
Le compteur digital BMW E60 E61 couvre la berline E60 et le break Touring E61, de 2003 à 2009. Il se présente avec un écran IPS de 12,3 pouces et plusieurs thèmes d'affichage, et prend en charge les deux systèmes.
Les commandes d'origine restent utilisables, d'après la fiche. Si votre but est plutôt d'ajouter CarPlay sur l'écran central, lisez le guide de l'autoradio CarPlay BMW E60 : c'est une autre modernisation, indépendante.

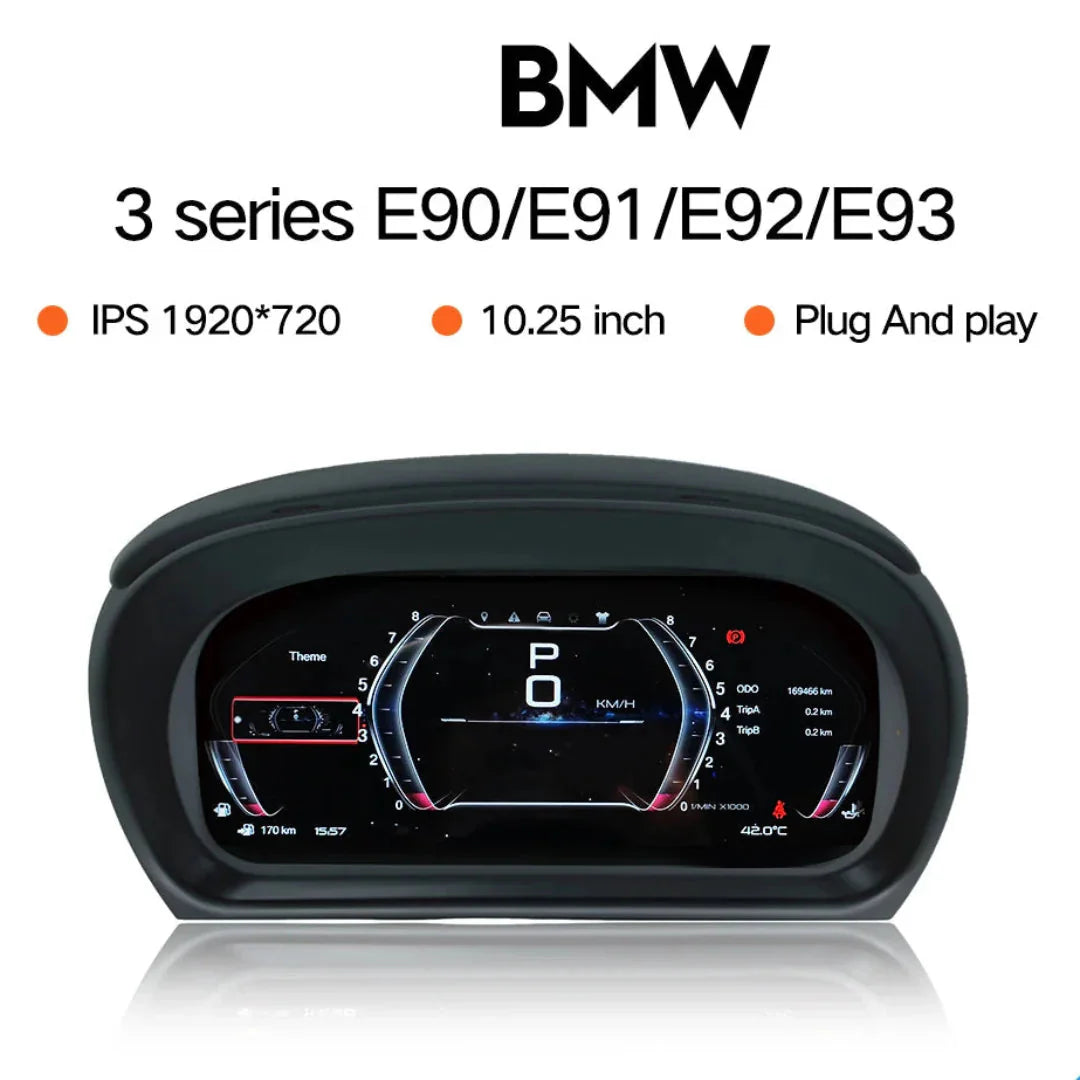

Série 3 E90, E91, E92 et E93 : deux fiches, trois configurations
Pour cette génération, deux références existent. Le compteur digital BMW E90 E91 E92 E93 a un écran IPS de 10,25 pouces et couvre trois cas : sans système, CCC et CIC. Une seconde fiche, le compteur digital BMW E90 à écran de 11 pouces, existe avec ou sans CarPlay sans fil.
Les quatre carrosseries sont couvertes : berline E90, Touring E91, coupé E92 et cabriolet E93. En cas de doute, la fiche conseille de contrôler le code châssis sur la carte grise avant de commander.
X5 E70 et X6 E71 : deux SUV cousins
Le compteur digital BMW X5 E70 et X6 E71 couvre la période 2006 à 2013. Cette génération s'est équipée successivement du CCC puis du CIC, et le module prend en charge les deux. Il reprend aussi les commandes au volant d'origine, selon la fiche.
Série 5, 6 et 7 de la famille F : iDrive CIC ou NBT, avec ou sans HUD
Le compteur digital BMW F10 est la fiche la plus large : Série 5 GT F07, Série 5 F10, F11 et F18, Série 6 F06, F12 et F13, Série 7 F01, F02 et F03, de 2009 à 2017. Il s'intègre à l'iDrive d'origine, CIC ou NBT, sans le remplacer.
Deux versions existent : avec ou sans prise en charge de l'affichage tête haute. Le menu de l'écran règle la luminosité de jour et de nuit, la couleur et le mode de conduite affiché.
Série 3 et Série 4 F30 à F36 : le NBT EVO
Le compteur digital BMW Série 4 NBT EVO s'adresse exclusivement aux voitures équipées du NBT EVO, monté entre 2013 et 2020. Il couvre les Série 3 F30, F31 et F34 et les Série 4 F32, F33 et F36.
Deux autres références existent pour la même famille : le compteur digital BMW Série 3 F30, pour les F30 sans affichage tête haute et hors hybrides, et le compteur digital BMW F30 à F36 en cinq versions. Cette dernière cite les systèmes NBT et EVO.
Avant de commander, identifiez la présence du NBT EVO sur votre voiture, ou écrivez au service client avec votre version. La fiche le recommande expressément.
Série 1, Série 2, X1 et X2 : un combiné par châssis
La Série 1 de première génération (E81, E82, E87 et E88, de 2006 à 2015) a son compteur digital BMW Série 1 de 11 pouces, en trois versions : standard, avec CarPlay, ou avec CarPlay et plusieurs interfaces. Les générations F20 et F21, postérieures, utilisent un combiné différent.
Pour la Série 1 F20, la Série 2, le X1 F48 et le X2 F39, une même fiche, le compteur digital CarPlay BMW F20, propose un écran de 10 pouces. Le X1 de première génération, code E84, dispose de ses propres fiches.
Les plus anciennes : E46 M3, Série 5 E39 et X5 E53
Les passionnés de youngtimers ne sont pas oubliés. La boutique propose un compteur dédié à la BMW E46 M3 (1998 à 2006) et un autre pour la Série 5 E39 et le X5 E53 (1999 à 2006), chacun avec ou sans CarPlay. La fiche de l'E46 précise qu'il s'agit de la version M3 : les autres E46 utilisent une implantation différente.
Pour comparer avec d'autres modèles de collection, lisez le guide du compteur digital des youngtimers.
Avec ou sans HUD, avec ou sans CarPlay : les options à ne pas confondre
Une fois la génération connue, reste à choisir la version. Les fiches BMW en proposent plusieurs, et chacune répond à un besoin précis. Le tableau les met côte à côte.
| Option | Ce qu'elle change | Fiches concernées |
|---|---|---|
| Avec HUD | Le combiné se synchronise avec l'affichage projeté sur le pare-brise | F10 Série 5, 6, 7 ; F30 à F36 |
| Sans HUD | Pour les voitures qui n'ont pas cet affichage | F10 ; F30 à F36 ; F30 standard |
| Avec CarPlay | Navigation et musique du téléphone dans le combiné | E90 11 pouces, Série 1 E87, E46 M3, E39 et E53, F20, F30 à F36 |
| Avec HDMI | Entrée vidéo externe et seize styles d'interface | F30 à F36 |
| Standard | Remplace uniquement l'affichage du combiné | Les fiches qui proposent une version de base |
L'affichage tête haute : le point à ne pas rater
Si votre BMW projette des informations sur le pare-brise, choisissez la version avec HUD : elle synchronise l'écran numérique avec cet affichage. Si elle n'en a pas, prenez la version sans HUD.
Le risque est réel dans un sens : la fiche des F30 à F36 avertit qu'un combiné standard monté sur une voiture équipée HUD peut désactiver cette fonction. Contrôlez avant de commander.
CarPlay dans le combiné : la navigation devant le volant
Les versions avec CarPlay affichent le plan et la musique du téléphone entre les deux cadrans virtuels. Selon la fiche, le regard quitte moins longtemps la route qu'avec un écran central, particulièrement en ville.
Les modes de connexion varient : sans fil sur plusieurs fiches (Série 3 E90, Série 1, E46 M3, F30 à F36), par câble sur la fiche de la Série 4 F32 F34. Lisez la ligne « Connexion » de la fiche choisie.
L'entrée HDMI : utile ou superflue ?
L'entrée HDMI des F30 à F36 ajoute une source vidéo externe et fait passer le nombre de styles d'interface de quatre à seize. La fiche rappelle toutefois que la version standard couvre déjà l'ensemble des fonctions du cockpit : le HDMI est une option, pas un prérequis.
Les versions standard : un simple remplacement de l'affichage
Beaucoup de propriétaires n'attendent qu'une chose : un affichage net, lisible et moderne à la place des aiguilles. La version standard le fait, sans connexion de téléphone. C'est souvent la plus simple, et elle se combine très bien avec un écran central CarPlay choisi à part.
Étape 3 : préparer le matériel et le poste de travail
Une pose réussie se prépare. Avant de toucher à la voiture, on vérifie le contenu du colis, on rassemble quelques outils et on choisit un endroit où l'on peut prendre son temps.
Ce que contient le colis
Pour la Série 5 E60, la Série 3 E90 en 10,25 pouces, le X5 et le X6, et la Série 4 NBT EVO, les fiches décrivent un colis qui comprend le combiné numérique haute définition, un faisceau plug and play dédié, un câble USB, deux outils de démontage, deux agrafes ou clips, ainsi que des fixations et des adaptateurs selon la version de la voiture. La fiche F10 annonce le combiné, le faisceau, les fixations et les adaptateurs.
Vérifiez le contenu à la réception, avant de démonter quoi que ce soit. Si un élément manque, écrivez au service client avant de commencer.
Les outils à prévoir en plus
- un jeu d'outils de dépose de garnitures, pour ne pas marquer le plastique ;
- un chiffon doux ou en microfibre, pour poser le combiné sans le rayer ;
- un petit récipient pour ranger les vis, avec une étiquette par emplacement ;
- un bon éclairage, de préférence une lampe frontale ;
- un téléphone pour photographier chaque étape de la dépose.
Où et quand travailler
Choisissez un endroit à l'abri, sur un sol plat, contact coupé, avec le temps de ne rien précipiter. Ne démarrez jamais une dépose de planche de bord le soir avant un trajet important.
Si vous n'êtes pas à l'aise avec l'électricité automobile, confiez la pose à un professionnel : les fiches le conseillent, et c'est un bon réflexe sur une voiture de ce niveau.
Étape 4 : poser le compteur digital BMW pas à pas
Le montage se fait à l'emplacement du combiné d'origine, sans découpe. Le schéma montre les cinq temps ; l'initialisation en atelier n'est à prévoir que si votre fiche l'indique.
1. Couper le contact et déconnecter la batterie
Coupez le contact et déconnectez la batterie par précaution, comme le recommandent les fiches. Patientez quelques minutes avant de commencer, puis ouvrez la porte pour travailler à l'aise.
Cette étape protège l'électronique de la voiture et vos doigts. Elle ne coûte rien, et c'est la première cause d'ennuis quand on l'oublie.
2. Déposer la casquette et le combiné d'origine
Retirez la casquette de planche de bord sans forcer sur les clips, puis déposez le combiné analogique à l'aide des outils fournis. Rangez les vis et les clips dans le récipient, avec une étiquette par emplacement.
Photographiez chaque étape. Ces images serviront au remontage si vous décidez un jour de revenir à la configuration de base.
3. Raccorder le module et le fixer
Branchez le combiné numérique sur le faisceau existant ou sur le faisceau dédié fourni, selon la fiche, puis fixez-le aux mêmes points que l'ancien. Les connecteurs ne se forcent jamais : un connecteur qui résiste est mal orienté.
Sur le X5 E70 et le X6 E71, la fiche précise que le montage utilise le faisceau d'origine du véhicule, sans coupe ni adaptation.
4. Initialiser avec un outil de diagnostic BMW, si la fiche l'indique
Plusieurs fiches (Série 3 E90 en 11 pouces, Série 1, E46 M3, F30 à F36) mentionnent une initialisation, une mise en service ou un codage avec un outil de diagnostic BMW. Cette étape se confie à un professionnel équipé, en atelier.
D'autres fiches décrivent un montage plug and play, sans codage lourd : la fiche de la Série 3 F30 en 12,3 pouces parle de plug and play, sans codage ni programmation. Chaque référence a sa propre règle : lisez celle de votre voiture.
5. Tester avant de refermer
Rebranchez la batterie, mettez le contact et contrôlez l'affichage, les voyants, les thèmes et, si votre version en dispose, la connexion du téléphone. Vérifiez que les commandes au volant répondent.
Ce n'est qu'ensuite que l'on remonte la casquette et les garnitures. Un défaut découvert une fois tout remonté oblige à tout reprendre.
Garder son combiné d'origine : une pose réversible
Plusieurs fiches (Série 3 E90, F30 à F36, E46 M3) précisent que la pose reste réversible si l'on conserve le combiné d'origine. C'est un argument fort pour une voiture qu'on aime et qu'on pourrait revendre telle qu'elle est sortie.
Ranger l'ancien combiné avec soin
Rangez-le debout dans une boîte capitonnée, à l'abri de l'humidité et des chocs, avec ses vis dans un petit sachet. Notez sur une étiquette le modèle de la voiture et la date de dépose.
Revenir à la configuration de départ
Le retour suit le chemin inverse : batterie déconnectée, dépose du module numérique, remise en place du combiné d'origine, test. Vos photos de dépose rendent le remontage évident.
Entretien et petits soucis du compteur digital
Un compteur digital demande très peu d'attention. Quelques réflexes suffisent à le garder net et fiable.
Nettoyer l'écran sans l'abîmer
Nettoyez la dalle avec un chiffon doux et sec, sans produit abrasif ni jet direct. Coupez le contact avant toute manipulation des connecteurs.
L'affichage se fige : que faire ?
Coupez le contact et éteignez le véhicule quelques minutes avant de le redémarrer, comme l'indiquent les fiches. Si le défaut revient, faites contrôler le raccordement du faisceau.
L'écran ne s'allume pas : que vérifier ?
Contrôlez que la batterie est bien rebranchée et que les connecteurs sont enfoncés à fond. Reprenez ensuite les étapes de pose dans l'ordre, sans forcer. Si le doute persiste, un professionnel de l'électronique automobile tranchera.
Cinq erreurs à éviter avec un compteur digital BMW
- Se fier au nom commercial. Seul le code châssis, lu sur la carte grise, désigne la bonne fiche ;
- Ignorer l'affichage tête haute. Une version standard sur une voiture équipée HUD peut désactiver cette fonction ;
- Oublier de déconnecter la batterie. C'est la consigne de base avant toute dépose ;
- Jeter l'ancien combiné. En le gardant, on garde la possibilité de revenir en arrière ;
- Refermer sans tester. Un défaut découvert une fois la planche de bord remontée oblige à tout démonter.
Ces erreurs ont toutes la même origine : la précipitation. Une heure de plus pour travailler calmement reste le meilleur investissement.
Nos produits coups de cœur pour la BMW
Quatre fiches pour couvrir les grandes familles de la marque. Cliquez sur une photo pour ouvrir la fiche.
Pour une famille précise, parcourez aussi les pages compteur digital BMW F30, compteur digital BMW F10 et compteur digital BMW F20, ou l'ensemble des compteurs digitaux pour voiture.
Questions fréquentes sur le compteur digital BMW
Comment savoir si ma BMW a un système CCC, CIC ou NBT EVO ?
Les fiches indiquent que le millésime et l'écran central d'origine permettent de trancher. Le code châssis et la date de première mise en circulation, lus sur la carte grise, donnent la génération. En cas de doute, écrivez au service client avec une photo de votre tableau de bord.
Un seul compteur digital couvre-t-il plusieurs systèmes ?
Oui. Les fiches de la Série 5 E60 E61 et du X5 E70 X6 E71 prennent en charge le CCC comme le CIC. Celle de la Série 3 E90 à E93 ajoute la configuration sans système embarqué.
Que se passe-t-il si je choisis une version sans HUD alors que ma voiture en a un ?
La fiche des Série 3 et Série 4 F30 à F36 prévient qu'un combiné standard monté sur un véhicule équipé d'un affichage tête haute d'origine peut désactiver cette fonction. Vérifiez si une image s'affiche sur le pare-brise au démarrage avant de choisir la version.
Faut-il un outil de diagnostic pour poser un compteur digital BMW ?
Cela dépend de la fiche. Plusieurs fiches (Série 3 E90, Série 1, E46 M3, F30 à F36) indiquent une initialisation ou un codage avec un outil de diagnostic BMW, à confier à un professionnel équipé. D'autres décrivent un montage plug and play. Lisez la fiche de votre génération.
Peut-on revenir au combiné d'origine plus tard ?
Oui, sur les fiches qui l'indiquent, en conservant le combiné démonté. Rangez-le à l'abri avec ses vis et ses clips, et gardez vos photos de dépose pour le remontage.
Le compteur digital BMW affiche-t-il CarPlay ?
Certaines versions seulement. Les fiches de la Série 3 E90, de la Série 1 E87, de l'E46 M3, de l'E39 et du X5 E53 et des F30 à F36 proposent une version avec CarPlay dans le combiné. Les versions standard remplacent uniquement l'affichage.
Mon cabriolet ou mon break est-il concerné ?
Les fiches citent les carrosseries : berline E90, Touring E91, coupé E92 et cabriolet E93 pour la Série 3, berline E60 et Touring E61 pour la Série 5, coupé F32, cabriolet F33 et Gran Coupé F36 pour la Série 4.
